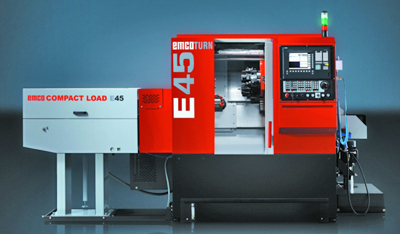

emcoTURN E45

CNC-Drehmaschine für Stangenteile bis Ø 45 mm und Futterteile.

EMCO E45 | Technische Daten und Merkmale

Technische Daten TURN E45


Arbeitsbereich
Umlaufdurchmesser über Bett Ø 430 mm
Umlaufdurchmesser über Planschlitten Ø 210 mm
Spitzenweite 600 mm
Max. Drehdurchmesser Ø 220 mm
Max. Teilelänge 510 mm
Max. Stangendurchmesser Ø 45 mm


Verfahrbereich

Verfahrweg in X 160 mm
Verfahrweg in Z 310 mm


Spindel

Drehzahlbereich 0 – 6300 U/min
Drehmoment an der Spindel 78 Nm
Spindelanschluss DIN 55026 KK 5
Spindellager (Innendurchmesser) 80 mm
Spindelbohrung 53 mm


C-Achse

Auflösung der Rundachse 0,001°
Eilgangsgeschwindigkeit 100 U/min
Spindelindexierung 0,01°


Hauptmotor

Antriebsleistung 13 kW


Werkzeugwender

Anzahl der Werkzeugpositionen 12
Aufnahmeschaft nach VDI (DIN 69880) 30
Werkzeugquerschnitt für Vierkantwerkzeuge 20 x 20 mm
Schaftdurchmesser für Bohrstangen Ø 32 mm
Revolverschaltzeit 0,14 sek


Angetriebene Werkzeuge DIN 5480

Anzahl der Stationen 6
Leistung 4 kW
Max. Drehmoment 16 Nm
Drehzahlbereich 0 – 5 000 U/min


Vorschubantriebe

Eilgangsgeschwindigkeit X/Z 20/24 m/min
Vorschubkraft in der X/Z-Achse 4000/6 000 N
Beschleuningungszeit 0,1 sek
Positionsstreubreite Ps (nach VDI 3441) X/Z 0,003/0,003 mm


Reitstock

Pinolenhub 120 mm
Pinolendurchmesser Ø 60 mm
Pinolenanpresskraft 5 000 N
Aufnahmekonus MK 4


Kühlmitteleinrichtung

Behältervolumen 230 Liter
Pumpenleistung 0,57 kW


Abmessungen

Höhe der Drehachse über Flur 1152 mm
Höhe der Maschine 1940 mm
Aufstellfläche der Maschine (BxT) 2 250x1630 mm
Gesamtgewicht 3300 kg

Stangenlänge 100–800 mm
Stangendurchmesser Ø 6 –45 mm
Materialbevorratung 13 Stangen mit Ø 45 mm
Länge 1200 mm
Breite 1100 mm
Gewicht ca. 330 kg
